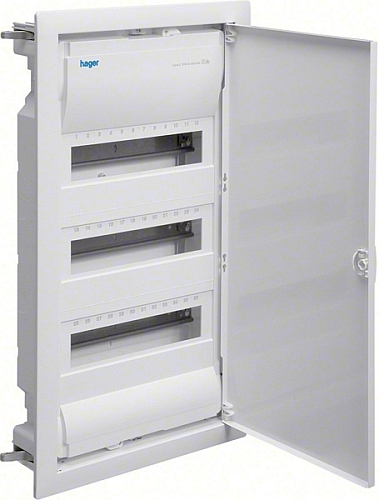

HAGER VOLTA INFÄLLD KAPSLING 3x12
Hagers Volta kapsling för infällnad i vägg med tomrum. Tex gipsvägg. För montering av elcentral med dold och diskret design. Levereras inklusive noll/jordskena med Quick connect och skruv. Inbyggnadsdjup 89mm.
Lagersaldo: 1
Artikelnummer: REA2651822
Pris: 1 999,00
HAGER VOLTA INFÄLLD NORMKAPSLING FÖR 3x12 MODULER
Volta normkapsling från Hager är en kompakt och flexibel lösning för infälld installation i hålvägg. Perfekt för både nybyggnation och renovering.
Kapslingen erbjuder hög säkerhet, enkel installation och funktionella detaljer som QuickConnect-anslutningar och plomberingsmöjlighet.
N/PE-skenor ingår på en sida
Produktegenskaper
| Märkspänning | AC 400 V / 50 Hz |
|---|---|
| Märkström | Upp till 63 A |
| Isolationsspänning | Ui = 400 V |
| Skyddsklass | II (skyddsisolerad) |
| Kapslingsklass | IP30 |
| Slagtålighet | IK07 |
| Material | Plast, halogenhalt < 1 % |
| Färg | Vit (RAL9010, fjällvit) |
| UV-beständig | Ja |
| Låstyp | Snäpplås (utan lås, kan bytas till nyckellås) |
| Dörr | Lätt löstagbar plåtdörr, vänster- eller högerhängd utan att vända ramen |
| Djupjustering | Upp till 15 mm |
| Plomberingsmöjlighet | Ja, standard på alla storlekar |
| Ledningsinföringar | • Avtagbar införingsfläns upptill/nedtill • Hålanvisning Ø25 mm på sidorna • Extra Ø25 mm hålanvisningar mellan komponentrader (2–4 raders kapslingar) • Baksida: flera utbrytbara Ø25 mm hål |
| QuickConnect | Noll- och jordanslutning med QuickConnect-block |
| Glödtrådstest | • Aktiva bärdelar: 960 °C / 30 s • Infälld kapsling i hålvägg: 850 °C / 30 s • Infälld kapsling i betong: 650 °C / 30 s |
| Värmebeständighet | 168 h / 70 °C |
| Miljöklass EMC | Miljö B |
Mått på infällnadslåda (mm)
| Utförande | Innermått H | Inmurningsmått (H x B x T) | Infällnadsmått hålvägg (H x B x T) | Montageplatta (H x B x T) |
|---|---|---|---|---|
| 3-radig | 498 mm | 615 x 335 x 90 mm | 595 x 314,5 x 87 mm | 454 x 265 x 2,5 mm |
Ram-mått (mm)
| Utförande | Yttermått (H x B) | Innermått (H x B) |
|---|---|---|
| 3-radig | 630,5 x 348 mm | 570,5 x 288 mm |
Mått på ramar till dörr (mm)
| Utförande | Yttermått (H x B) | Innermått (H x B) |
|---|---|---|
| 3-radig | 552 x 452 mm | 500 x 400 mm |
