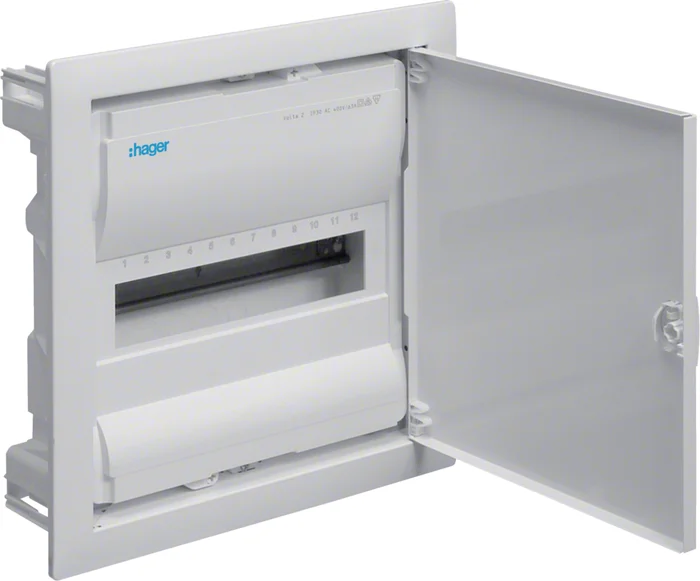

HAGER VOLTA INFÄLLD KAPSLING BETONG
Hagers Volta kapsling för infällnad i betongvägg. För montering av elcentral med dold och diskret design. Levereras inklusive noll/jordskena med Quick connect och skruv. Inbyggnadsdjup 90mm.
Antal moduler
Lagerstatus: Ej i Lager
Artikelnummer: P2952022
Pris: 2 008,00
HAGER VOLTA CENTRALINKAPSLING FÖR INFÄLLNAD I BETONGVÄGG
Volta centralkapsling för infälld montering i betongvägg. Serien finns i flera utföranden med 1–5 rader och upp till 60 moduler. Kapslingarna är avsedda för märkström upp till 63 A och är utförda i vit plast med isoleringsklass II och kapslingsklass IP30.
Produktegenskaper
| Serie | Volta |
|---|---|
| Utförande | För infällnad i betongvägg |
| Modeller | VU12NC – 1 rad / 12 moduler VU24NC – 2 rader / 24 moduler VU36NC – 3 rader / 36 moduler VU48NC – 4 rader / 48 moduler VU60NC – 5 rader / 60 moduler |
| Märkspänning | 400 V |
| Märkström | 63 A |
| Montering | Infälld montering |
| Lämplig för utomhusinstallation | Nej |
| Antal moduler per rad | 12 |
| Neutralanslutningsblock | Ja |
| Jordanslutningsblock | Ja |
| Kabelgenomföringar | Ja |
| Antal dörrar | 1 |
| Dörrtyp | Enkeldörr |
| Transparent dörr/lock | Nej |
| Lås | Nej |
| Låstyp | Snäpplås, utan lås |
| Material | Plast |
| Färg | Vit |
| RAL-kod | 9010 |
| Skyddsklass | Isoleringsklass II |
| Slagtålighet | IK07 |
| Kapslingsklass | IP30 |
| Skyddsklass med dörr | IP30 |
| Glödtrådstest | 650 °C |
Modellutföranden
| Modell | Utförande | Antal moduler | EAN |
|---|---|---|---|
| VU12NC | 1-radig | 12 moduler | 3250616614239 |
| VU24NC | 2-radig | 24 moduler | 3250616614314 |
| VU36NC | 3-radig | 36 moduler | 3250616614420 |
| VU48NC | 4-radig | 48 moduler | 3250616614550 |
| VU60NC | 5-radig | 60 moduler | 3250616615700 |
Maximal effektförlust vid ΔT=20 K
| Utförande | Effektförlust |
|---|---|
| 1-radig | 12 W |
| 2-radig | 17,5 W |
| 3-radig | 22,5 W |
| 4-radig | 27 W |
| 5-radig | 27 W |
Mått på infällnadslåda (mm)
| Utförande | Innermått H | Inmurningsmått (H x B x T) |
|---|---|---|
| 1-radig | 224 mm | 340 x 335 x 90 mm |
| 2-radig | 373 mm | 490 x 335 x 90 mm |
| 3-radig | 498 mm | 615 x 335 x 90 mm |
| 4-radig | 623 mm | 740 x 335 x 90 mm |
Ram-mått (mm)
| Utförande | Yttermått (H x B) | Innermått (H x B) |
|---|---|---|
| 1-radig | 356,5 x 348 mm | 296,5 x 288 mm |
| 2-radig | 505,5 x 348 mm | 445,5 x 288 mm |
| 3-radig | 630,5 x 348 mm | 570,5 x 288 mm |
| 4-radig | 755,5 x 348 mm | 695,5 x 288 mm |
Mått på ramar till dörr (mm)
| Utförande | Yttermått (H x B) | Innermått (H x B) |
|---|---|---|
| 3-radig | 552 x 452 mm | 500 x 400 mm |
| 4-radig | 752 x 552 mm | 700 x 500 mm |
